国产精品露脸视频观看,日本暖暖视频在线,久久99精品久久久,6080yy精品一区,久本草在线国产精品,精品在线观看视频免费,日日狠狠久久天天色,日本高清一区二区

漿料混合-涂布-烘干，是電池制備中最常見的工藝步驟，但也是污染性和毒性最大的工藝操作，大量有機溶劑的使用和揮發對環境和人身安全帶來威脅，若能直接使用電池粉末混合物通過熱壓直接成膜，則可略過有機溶劑的使用，大大提高實驗操作的安全系數。科晶應用技術實驗室對這一想法做出一系列實驗探索，結果如下:

2.1、正極樣品外觀

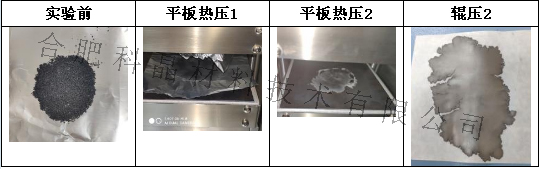

2.2、負極樣品外觀

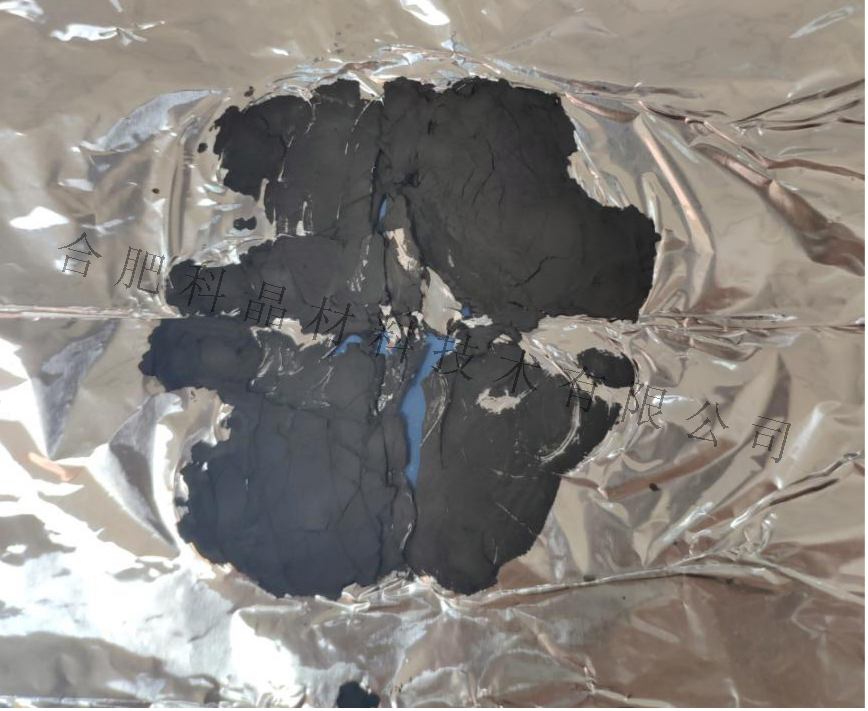

（1）三元正極材料在數次改變溫度，壓力，時長等參數后，壓制的樣品依然出現斷裂（圖1），粘輥（圖2），延展性極差（圖3）等現象。說明三元正極材料配比存在問題，需要進一步調整。

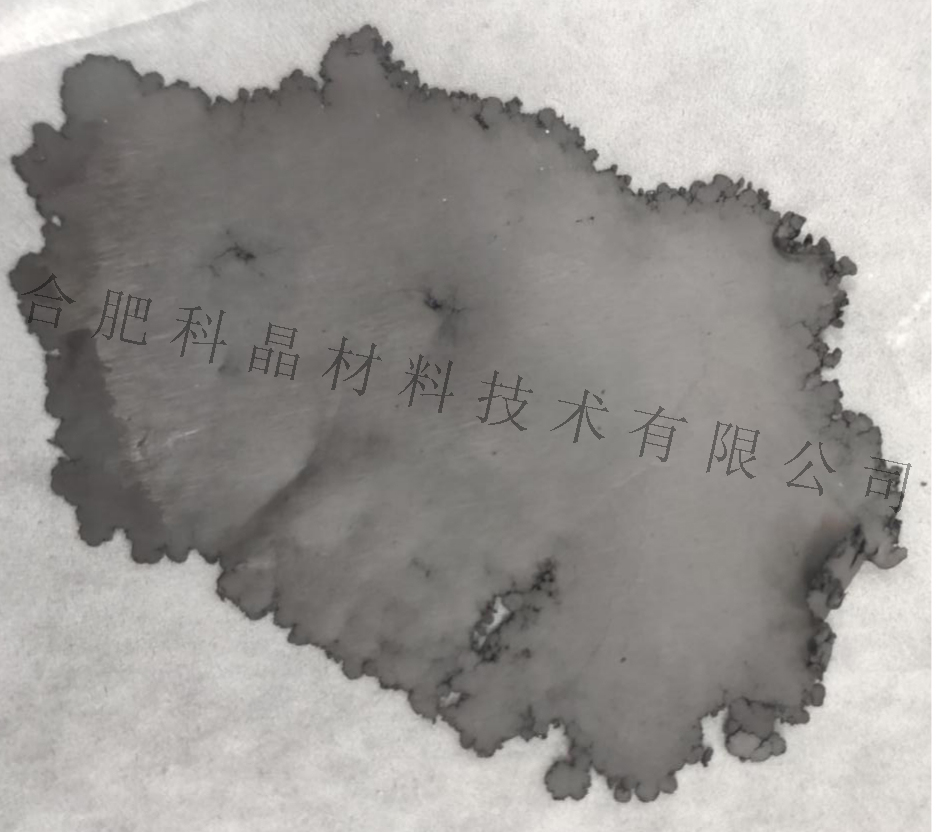

（2）負極材料在450℃加熱后出現刺鼻氣味，推測為溫度過高膠黏劑大量揮發，調整溫度為300℃后，無明顯刺鼻氣味產生，且熱壓后出現成膜現象，輥壓后厚度一定程度的減薄，但是在成膜不均勻處易出現斷裂現象（圖4、圖5）。

        圖1                 圖2                    圖3

     圖4                   圖5                    圖6

初步確定使用500℃真空層壓機YLJ-VHP5可滿足電池粉高溫熱壓成膜要求，輥壓極限在0.165mm（圖6）。

特別提示：

以上具體實驗參數如果您感興趣，請與合肥科晶應用技術實驗室聯系索要具體數據。

特別聲明：

1. 以上所有實驗僅供參考。

2.歡迎您提出其他實驗思路，我們來驗證。

3.以下實驗案例及數據只針對科晶設備，不一定具有普遍性。

4.歡迎老師與我們聯系，我們非常期待和您共同探討設備的應用技術。
